サブウィンドウ 3Dモデルサブウィンドウ

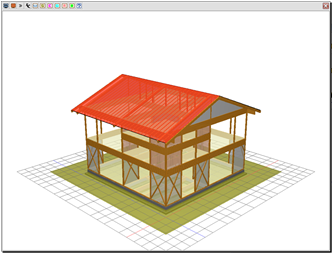

3Dモデルサブウィンドウでは、3Dモデルをサブウィンドウに表示します。

※

表示されている3Dモデルは、CADファイルや画像ファイルとして保存することができます。

CADファイル	：	［ファイル］メニューの【3Dモデル】コマンド（詳細は、｢CADファイルに保存 3Dモデル｣を参照）
画像ファイル	：	［ファイル］メニューの【3Dモデル画像保存】コマンド（詳細は、｢3Dモデルの画像ファイル保存｣を参照）

	表示設定
	画面操作

表示設定

●ツールバー

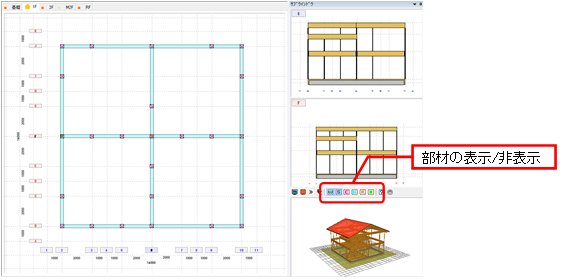

ツールバーから表示モードの切替えや部材の表示/非表示などの設定を行うことができます。

表示モードの切替え

［表示モードの切替え］

をクリックすると、各階→全階→ＸＹ軸の順に表示されます。

［各階］例：１階	［全階］	［ＸＹ軸］

伏図の作業ウィンドウで表示している階（層）のみ表示します。	全階表示します。	軸組図で表示している軸のみ表示します。

全体表示

［全体表示］

をクリックすると全体表示します。

※	ウィンドウ内を右クリックしても全体表示することができます。

自動回転描画

［ぐるぐる回る］

をクリックすると注視点を中心にカメラが自動回転し表示します。
再度クリックすると、自動回転を停止します。

ウォークスルー

［動き回る］

をクリックするとウォークスルーによる描画を実行します。
再度クリックすると、描画を停止します。

壁の表示・非表示

［壁の表示・非表示の切替え］

をクリックすると、表示している壁を非表示にします。
再度クリックすると、壁を表示します。壁の表示/非表示は伏図・軸組図にも反映されます。

床の表示・非表示

［床の表示・非表示の切替え］

をクリックすると、表示している床・天井・底盤を非表示にします。
再度クリックすると、床・天井・底盤を表示します。床の表示/非表示は伏図にも反映されます。

柱の表示・非表示

［柱の表示・非表示の切替え］

をクリックすると、表示している柱・小屋束を非表示にします。
再度クリックすると、柱・小屋束を表示します。柱の表示/非表示は伏図・軸組図にも反映されます。

はりの表示

［はりの表示・非表示の切替え］

をクリックすると、表示しているはり・基礎ばりを非表示にします。
再度クリックすると、はり・基礎ばりを表示します。はりの表示/非表示は伏図・軸組図にも反映されます。

屋根の表示

［屋根の表示・非表示の切替え］

をクリックすると、表示している屋根を非表示にします。
再度クリックすると、屋根を表示します。屋根の表示/非表示は伏図にも反映されます。

ブレースの表示

［ブレースの表示・非表示の切替え］

をクリックすると、表示しているブレースを非表示にします。
再度クリックすると、ブレースを表示します。ブレースの表示/非表示は伏図・軸組図にも反映されます。

ヘルプ

［ヘルプ］

をクリックすると、ヘルプを表示します。

3D最大化

［3D最大化］

をクリックすると、3Dモデルサブウィンドウを大きく表示します。
［閉じる］

ボタンをクリック、または3Dモデルサブウィンドウ以外をクリックすると、拡大した3Dモデルサブウィンドウを閉じます。

●リボンメニュー

リボンメニューの〔3D表示〕パネルから表示モードの切替えなどの設定を行うことができます。

表示モードの切替え

［表示］メニューから〔3D表示〕パネルの各コマンドを実行すると、表示を変更することができます。

［各階］例：１階	［全階］	［ＸＹ軸］

伏図の作業ウィンドウで表示している階（層）のみ表示します。	全階表示します。	軸組図で表示している軸のみ表示します。

スライド

スライドバーをドラッグすると、各階単位でスライドします。全階表示の場合に有効です。

［Ｘスライド］	［Ｙスライド］	［Ｚスライド］

3D表示を各階単位でＸ方向にスライドします。	3D表示を各階単位でＹ方向にスライドします。	3D表示を各階単位でＺ方向にスライドします。

スライドの初期化

［スライドの初期化］

をクリックすると、スライドした状態を初期状態に戻します。

画面操作

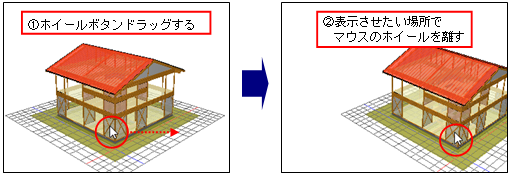

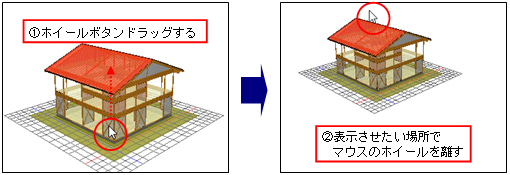

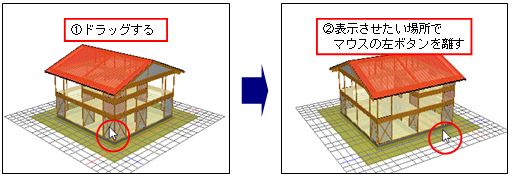

3Dモデルサブウィンドウに表示されている3Dモデルは、拡大、パンニングなどの画面操作を行うことができます。

●拡大表示

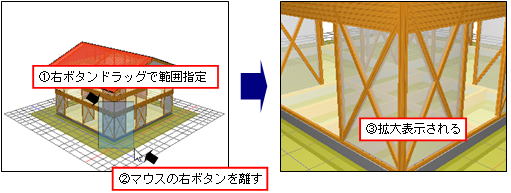

拡大したい範囲を右ボタンドラッグすると、指定した範囲が拡大表示されます。
サブウィンドウ

●ズームアップ・ズームダウン

手前にホイール回転させると画面の中心を基準にズームアップし、奥にホイール回転させるとズームダウンします。

※	【環境設定】コマンドで「ホイールの回転を反転する」をチェックした場合は、ホイールの回転を反転することができます（詳細は、「環境設定」参照）。
